1、概述

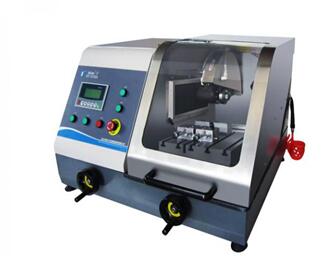

6100Z型手自一体式金相切割机是由机身、电控箱、切割室、电机、冷却系统、切割砂轮片等部件组成。本切割机不但可以切割直径为100mm以内的圆形工件，还可以切割高70mm、宽100mm以内的长方形试样。该机通过冷却系统对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。该机还可以因切割不同的试样选择3种不同的切割模式并能对切割速度和切割行程进行设定，从而提高了切割试样的质量。该机分手动切割和自动切割。并具有安全保护和运行提示功能，更便于人机的对话。大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相试验必备的制样设备之一。

2、主要技术指标

电源： 380V、50Hz，配有安全接地

主轴转速： 2200r/min

砂轮片规格： 350×2.5×32（mm）

最大切割能力： φ100mm

注：此处提到的切割能力系指新切割轮的设计切割能力，实际切割能力取决于试样材质、砂轮片以及夹紧技术。

自动切割最大移动行程：145mm；工作台最大移动：300mm

电机功率： 3KW

工作台尺寸： 330×280（mm）

外形尺寸： 900×860×620（mm）
